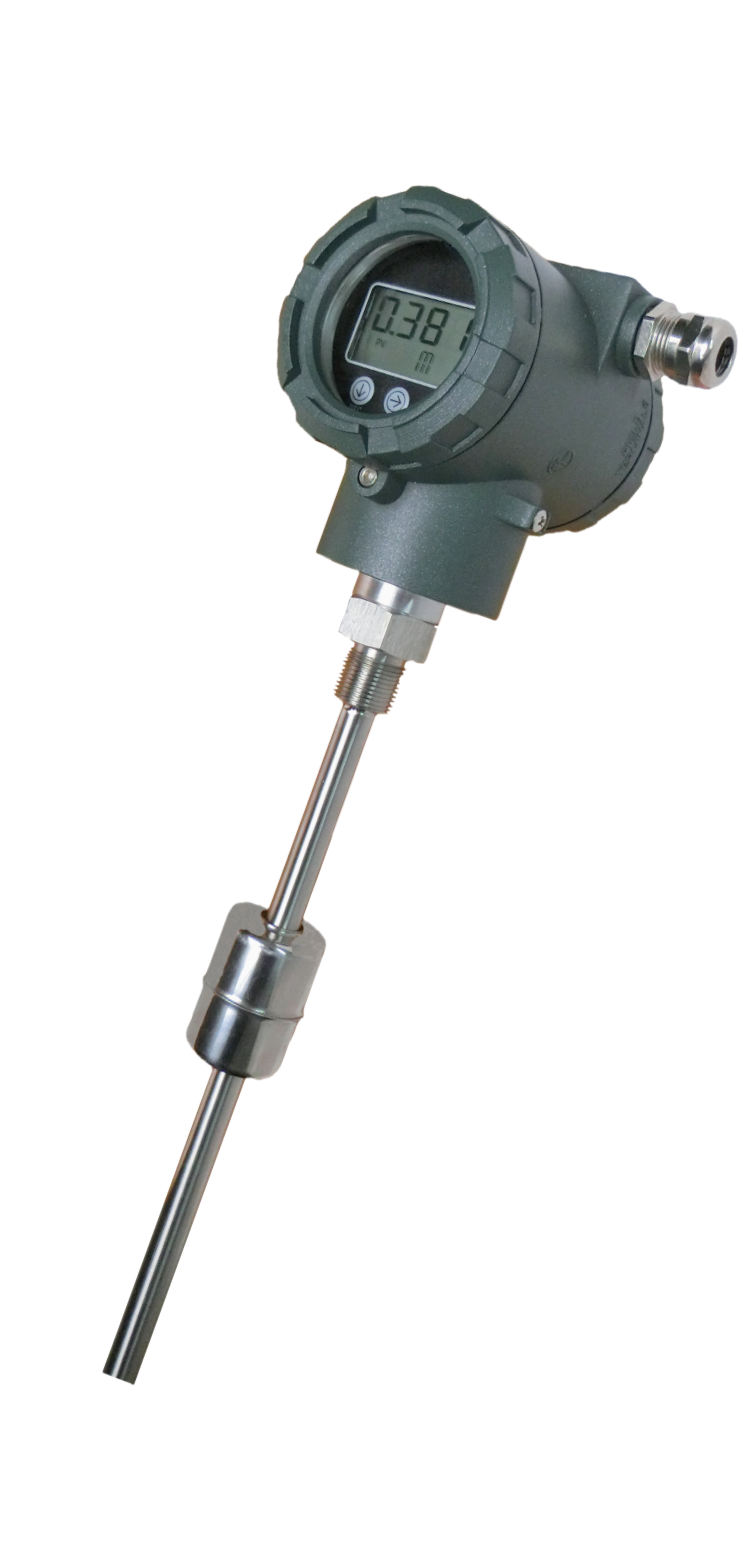

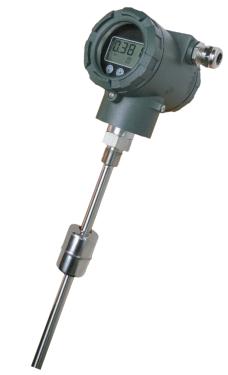

TM6系列兩線制高精度智能磁致伸縮液位計，是基于磁致伸縮感應扭轉波原理研制而成的可同時測量液位、界面的測量儀表。由于其測量過程中不受壓力、溫度、介電常數等因素變化的影響，具有精度高、穩定性好、可靠性高、使用壽命長、免維護、安全可靠等優點。被廣泛應用于過程控制、石油加工、制藥、食品加工、水處理、罐區管理、加油站地下庫存等領域中的液位、界面的測量與控制。
TM6系列智能磁致伸縮液位計具有HART協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整?？山M態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定


特點
＊ 兩線制、高精度，具有HART協議
＊ 兼有遠程和本地調整零點和量程
＊ 具有自診斷能力及故障輸出報警功能
＊ 帶有非易失性存儲器不怕斷電丟失數據
＊ 長期穩定性好、安裝簡便
＊ 可同時測量液位、界面
＊ 使用壽命長、免維護、運行成本低
＊ 可選一體化防雷接線端子
＊ 多功能LCD數字現場指示表
＊ 整體防爆設計，帶表蓋鎖緊防爆螺釘
＊ 內部及外部雙接地端子，便于現場接地
＊ 外部掛牌孔設計，可掛工位號牌等
＊ 表殼帶接線端提示符（FIELD TERMINALS）
技術性能
測量范圍：剛性桿式0.1～5m，柔性管式0.5～20m
精 確 度：±1mm或0.1%取較大值
分 辨 率：0.1mm
適用介質：與探頭材料相兼容的液體
工作壓力：-0.05～10MPa
工作溫度：-40～85℃（-20～70℃帶LCD表頭）
介質溫度：-40～100℃(高溫型-40～200℃)
介質密度：0.5～2.0 g/cm3
介質粘度：≤0.8Pa·S
穩 定 性：±0.1％FS/年
溫度系數：在環境溫度范圍內均為0.1％/10℃
電源電壓：9～45V DC，通常24V DC
輸出信號：4～20mA DC二線制
最大負載：50×(電源電壓-9)Ω
阻    尼：0～24s之間可調
死    區：上死區50mm；下死區50mm
電源影響：小于輸出量程的0.005%/V
負載影響：供電電壓恒定時，負載變化沒有影響
濕度影響：0～95％相對濕度無影響
振動影響：對于l0g峰值，20～2000Hz條件下影響小于0.1％FS
外    殼：模壓鑄鋁（外涂環氧樹脂）
防護等級：探頭IP68、表頭IP65
防    爆：隔爆型：dⅡBT5；本安型：iaⅡCT6
現場指示：多功能LCD數字顯示表
電氣接口：M20×1.5陰螺紋
過程連接：DN50、DN80、DN100法蘭或M18×1.5、M20×1.5、G3/4"等陽螺紋或特殊定制
探桿材料：304、316L、PP、PVC、PTFE
浮子材料：304、316L、PP、PTFE
接    地：儀表外殼應與罐壁和大地良好連接
