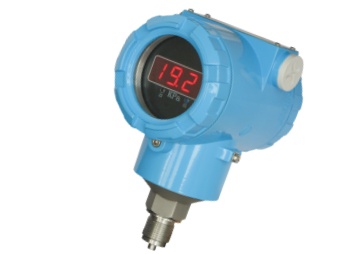

TV910兩線制擴散硅壓力變送器是一款高性能、高可靠性的標準壓力變送器。采用國際先進的不銹鋼波紋膜片和隔離式硅壓阻敏感芯體，配合高精度電子元件，經嚴格的工藝過程裝配而成。具有測量精度高、穩定性好、抗干擾力強、抗過載、可測負壓等的特點。全密封式結構，防水、防爆、防腐，適用于野外全天候條件下工作。廣泛用于科研、軍工、石化、電力、冶金機械及環保領域。
 特點
＊ 兩線制、高精度
＊ 長期穩定性好、安裝簡便
＊ 抗腐蝕、耐潮濕、過載能力強達三倍
＊ 可測負壓、正負壓
＊ 可選一體化防雷接線端子
＊ 可選LED數字現場指示表
＊ 整體防爆設計，帶表蓋鎖緊防爆螺釘
＊ 表殼能旋轉一周（360^o），方便現場安裝
＊ 內部及外部雙接地端子，便于現場接地
＊ 外部掛牌孔設計，可掛工位號牌等
＊ 表殼帶接線端提示符（FIELD TERMINALS）

技術性能
測量范圍：表壓（G）  0-7kPa～60MPa
絕壓（A）  0-35kPa～3500kPa
精 確 度：0.2% ；0.5%
適用介質：液體、氣體、蒸汽
過壓極限：用戶量程的1.5～3倍，詳見選型表
補償溫度：-20～80℃
工作溫度：-40～85℃（-20～70℃帶LED表頭）
 保存溫度：-40～100℃
溫度系數：在溫度補償范圍內零點和量程均為
0.15％/10℃
穩 定 性：±0.2％FS/年
電源電壓：12～36V DC，帶LED顯示表時為
15～36V DC，通常24V DC
輸出信號：4～20mA DC
最大負載：50×(電源電壓-U)Ω，帶LED顯示表
時U為15，通常U為12
啟動時間：2秒，不需預熱
位置影響：任何方向偏離90°，零點變化≤0.1％
振動影響：對于l0g峰值，20～2000Hz條件下影響小于0.1％FS
濕度影響：0～95％相對濕度無影響
外    殼：模壓鑄鋁（外涂環氧樹脂）
防護等級：IP65
現場指示：3¹/₂ LED數字顯示表
電氣接口：M20×1.5陰螺紋
過程連接：M20×1.5或1/2"NPT陽螺紋
接 液 件：


填 充 液：硅油
尺    寸：91×128×162
重    量：1.2kg

應用
＊ 過程控制          ＊ 液位測量
＊ 鍋爐控制          ＊ 環境控制
＊ 冶金工業          ＊ 石油化工
＊ 水力電力          ＊ 醫藥食品
