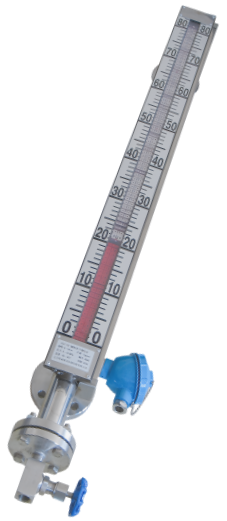

UHZ型磁翻板液位計利用浮力及磁耦合原理，將液位的變化線性地傳遞到指示器上，清晰地指示出液位的高度。指示器和貯罐是完全隔離的，因此絕對保證使用安全。該液位計還可配液位報警開關和干簧管式液位變送器。報警開關可實現液位上下控制、報警；遠傳變送器可將液位變化線性地轉換成直流4～20mA輸出，實現遠距離的液位指示、檢測、控制和記錄。主要適用于石油、化工、化肥、制藥、電廠、造紙廠、冶煉廠、船舶和鍋爐等行業。
特點
＊ 結構簡單，堅固可靠，運行穩定
＊ 大尺寸指示器，醒目易讀，位置可旋轉
＊ 測量介質與顯示、信號輸出密封隔離
＊ 可安裝報警開關及4～20mA液位變送器
＊ 多種防腐材料選擇：304、316、316L、聚丙烯等
工作原理
液位計由連通器、主導管、磁性浮子、現場指示牌，及捆綁式液位變送器或液位開關組成。利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、異性相吸的特性。當主導管內磁性浮子隨液位升、降時，通過磁耦合驅動指示器內磁翻柱翻轉，實現就地觀測和信號遠傳顯示。
技術性能
測量范圍：300～3000mm
精 確 度：±10mm
工作壓力：-0.1～4.0MPa
工作溫度：-40～85℃（高溫型：0～200℃）
介質密度：ρ=0.55～2.0 g/cm³
介質粘度：≤0.4Pa·S
環境振動：頻率≤25Hz、振幅≤0.5mm
跟隨速度：≤0.08m/s
 過程連接：法蘭符合HG20593-97，DN20，其它法蘭標準如GB，ANSI等，請用戶注明。
主導管材質：不銹鋼；PVC
浮子材質：鈦；不銹鋼；不銹鋼襯PTFE
